福島第一原発　1号機　放射線量率が急上昇

-
⇒「福島第一原発　1号機　放射線量率修正」へ
⇒「福島第一原発　1号機　放射線量率続報」へ

D/W（ドライウェル：格納容器本体）の放射線量率が急上昇
http://atmc.jp/plant/rad/?n=1
計器の故障か？（東電の会見）
http://live.nicovideo.jp/watch/lv45957884

赤がドライウェル（格納容器本体）、オレンジはサプレッションチェンバー（圧力抑制室）

原子炉圧力も上昇中（原子炉内の設計圧力は約90気圧、0.１Mpa＝約１気圧）
http://atmc.jp/plant/vessel/?n=1
？圧力が測定点よって大きく違う？
赤は圧力計A、オレンジは圧力計B

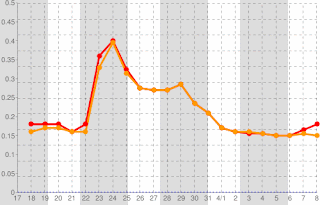

格納容器圧力：ドライウェルで上昇（格納容器の設計圧力は約４気圧、0.1Mpa＝約1気圧）
http://atmc.jp/plant/container/?n=1
赤がドライウェル（格納容器本体）、オレンジはサプレッションチェンバー（圧力抑制室）

温度も上昇中（通常の運転時：約280℃）
http://atmc.jp/plant/temperature/?n=1
？測定場所によって温度が大きく違う
赤は原子炉給水ノズル温度、オレンジは圧力容器下部温度

水位は変わらず
http://atmc.jp/plant/water/?n=1
赤は計測ポイントA、オレンジは計測ポイントB

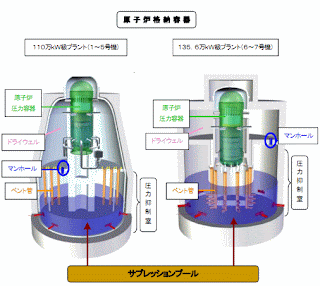

原子炉格納容器の図（福島第一原発のものとは違う。ドライウェル、サプレッション線バー参考用として）
