パーセントインピーダンスについて2 パーセントインピーダンスの定義

変圧器のパーセントインピーダンスの定義

 変圧器の低圧側(二次側が低圧側とする)を短絡して、高圧側(一次側)に定格一次電流1n[A]を流した時に巻き線のインピーダンスによって生じる電圧降下1z[V]の定格一次電圧1nに対する割合。


a.一次側から見た場合


b.二次側から見た場合



c.%Z12 = %Z21

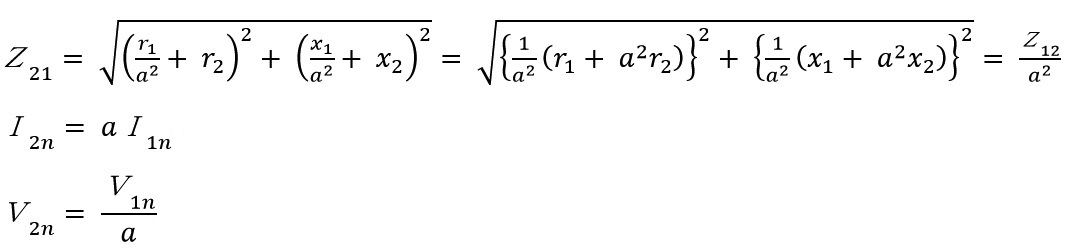

なので、これを%Z21の式の代入して

すなわち
となり、パーセントインピーダンスは一次側から見ても二次側から見ても等しくなり、インピーダンスで表したときのような煩わしさ(変圧比の2乗で割ったり、掛けたり)がなく、計算が単純に行え、短絡電流を求めたりするときに何かと便利
